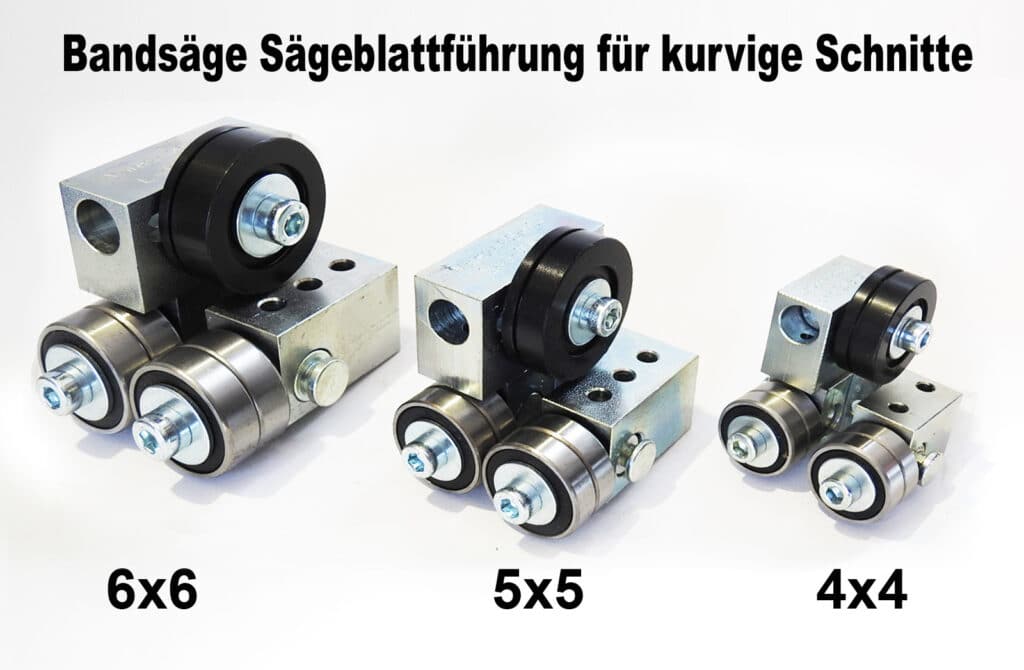

Bandsäge Sägeblattführung für kurvige Schnitte

Unsere Sägeblattführungen bieten sehr guten Geradelauf für die Sägebänder.
Falls man Dekorarbeiten, Holzfiguren, Ornamente oder einfach nur Kurven schneiden will, muss das Sägeband extrem genau laufen.

Dazu haben wir einen Umbaukit geplant und gefertigt.
Unser Umbaukit für die Universalführung ist sehr massiv und aus hochwertigem Qualitätsstahl gefertigt und ist mit der umlaufenden Rille für das Fixieren eines Sägeblattrückens optimal geeignet, und ermöglicht präzise enge Kurvenschnitte. Ebenfalls kann die Führung auch für normale Arbeiten / Schnitte genutzt werden, da das Band hier versetzt auf der hinteren Anschlagrolle laufen kann. Das Präzisionskugellager ist gekapselt, und auf Langlebigkeit getrimmt. Statt der eigentlichen glatten Rollenoberfläche haben wir uns dazu entschieden eine zusätzliche seitliche Führung des Sägebandes durch eine umlaufende Rille / Vertiefung zu gewährleisten. Der Bandsägeblattrücken wird in der Führungsrille gehalten und ein seitliches Verrutschen, abdriften des Sägebandes verhindert, was sich in enorm präzisen engen Kurvenschnittradien wiederspiegelt. Ich lese weiter!

Ersatztspitzen für unsere Drillkegel

Es wird oft gefragt, wie die Ersatzspitzen aussehen, wie die befestigt werden? Warum ist ein Drillkegel mit wechselbarer Spitze besser?

Es ist sehr einfach.

Die Ersatzspitze hat einen Stängel mit Durchmesser 28 mm. Im Drillkegel ist eine Bohrung mit selber Durchmesser. In beide Teile ist eine seitliche Bohrung und dadurch werden die mit einen Stift zusammengehalten. Die Spitze ist so sehr schnell zu wechseln. Ich lese weiter!

Ersatzspitze für Posch Holzspalter

Zwei verschiedene Spizten bieten wir für Posch Drillkegel an:

1.
Volle Länge: 180 mm
Grösster Durchmesser: 60 mm
Stängel Durchmesser: 30 mm
Stängel Länge: 75 mm
Passfeder Nut: 8 mm, 44 mm Länge

2.
Volle Länge: 180 mm
Grösster Durchmesser: 60 mm
Stängel Durchmesser: 35 mm
Stängel Länge: 75 mm
Passfeder Nut: 10 mm, 44 mm Länge

Material: 42CrMo4, gehärtet

Diese Ersatzspitzen sind passend für viele Posch Drillkegel.
Diese Ersatztspitzen sind keine Originalteile!

Preis: 33 Eur/Stk. + 15 Eur Lieferkosten (Zusatz jeweils + 2 Eur), für alle EU Länder.



Achtung! Falls Sie mit Banküberweisung bezahlen möchten, bitte den Beitrag unbedingt lesen: http://drillkegel.eu/bankkosten-erhoeht-wichtige-infos-fuer-kunden-mit-bankueberweisung/ Ich lese weiter!

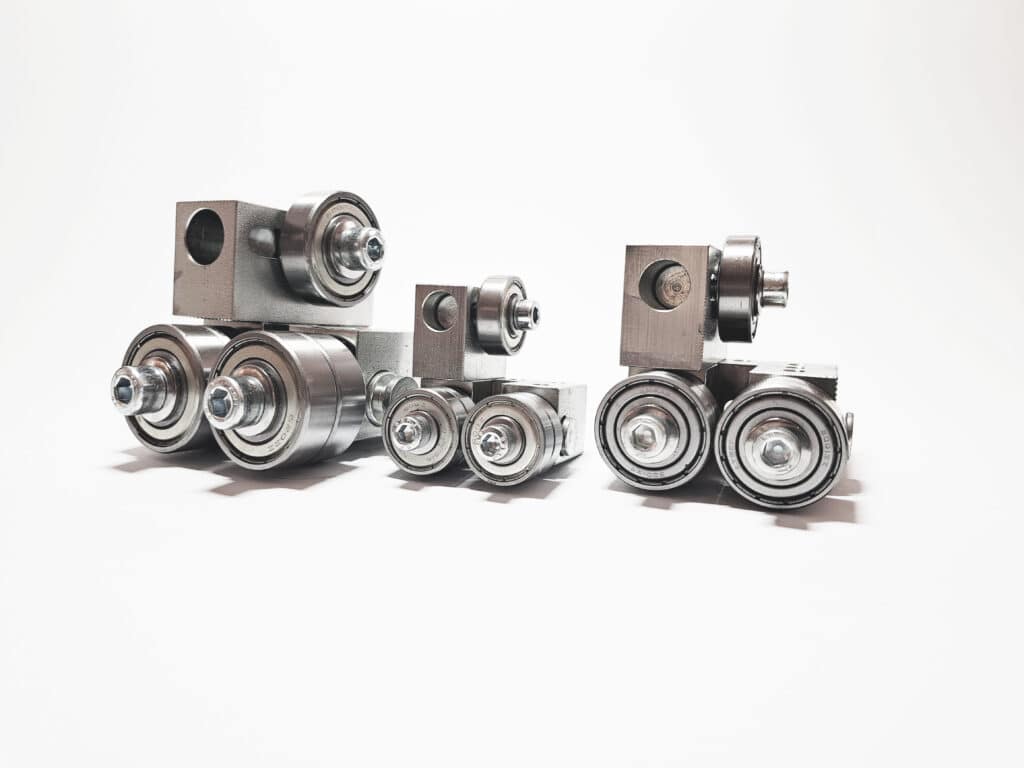

Bandsäge Sägeblattführung

Profi Bandsäge Blattführung mit Kugellager für Qualitätsarbeiten!

Eigene Herstellung aus Stahl, die Sägebandführungen sind voll verzinkt.
Jedes Stück kann man leicht in links oder Rechtsstellung umbauen.
Die Bandsäge Blattführung kann man für obene oder untene Führung auch benutzen. Die Kugellager sind auch Qualitätsteile, nicht made in China! Ich lese weiter!

Unsere neue Keilriemenscheiben

In unseren Auswahl sind ab 2014 nur Keilriemenschiben mit Taper-buchse.

Die sind aus Gusseisen gefertigt, die Qualität ist weit über die Keilriemenscheiben die aus Aluminium gefertigt sind. Wegen Korrosionschutz sind alle aus schwarz phosphatiert.

Diese Keilriemenscheiben sind nicht nur für Holzspalter-Maschinen geeignet, sondern für viele andere Maschinen.
Die Durchmesserauswahl ist ab 63 mm, bis 1.000 mm, die Rillen können 1 bis 6 sein.

Preislich sind diese Keilriemenscheiben sogar günstiger als die aus Aluminium.

 kúpos szorítóhüvely  kúpos szorítós ékszíjtárcsa
 spa tárcsa  spb tarcsa



Montierung auf die Welle ist sehr einfach mit zwei Raupenschrauben.

 szorítós ékszíjtárcsa spa spb spz  szorítóhüvely
1. Die Welle reinigen. 2. Die Keilriemenscheibe, danach den Taper Buchse auf die Welle montieren.
 kúpos szorító szerelése  szorítós tárcsa
3. Die Bohrlöcher ins Position bringen. 4. Die Schrauben einschrauben.
 szorító szerelés
5. Die Schrauben festziechen.

Welle für Drillkegel

6 Rippige Drillkegel Welle für Traktorantrieb

Material: 42CrMo4 Werkzeugstahl
Durchmesser: 40 mm
Länge: 400 mm
Rippige Ende gehärtet.

Hochqualitäts Material, für Industriezwecke geeignet!



Drillkegel Welle für Elektromotor Antrieb

Material: c45 Stahl
Durchmesser: 40 mm
Länge: 300 mm
Am Ende für die Keilriemenscheibe, Durchmesser: 35 mm, mit 8-er Nut. Ich lese weiter!

Kugellager, Kugellager Gehäuse

Damit die Maschinen, die von unsere Teile gefertigt werden, strapazierbar werden sollen, fertigen wir die Kugellagergehäusen selbst.
Die werden von einen Rohr mit 8 mm Wanddicke gedreht, was vieles aushält. Es kann man mit schweissen befestigen.
Keine Sorge, es wird sich nicht verformen!
In beide Ende kommt ein Kugellager 6208 2RS und ein Seegerring. Ich lese weiter!

Drillkegel

Angebotene Drillkegel:

Material Durchmesser Länge Gewicht in kg Erforderliches
Motorkraft in kW
20 MnCr5 70 mm 220 mm3 ab 2,2 kW, 230v, oder 1,5 kW 380v, mit 1420 oder ähnlicher U/Min.
20 MnCr5 90 mm 250 mm6 Ab 4,0 kW, oder Traktor ab 15 PS
20 MnCr5 120 mm 300 mm12 Traktor ab 40 PS
Drillkegel

Steigung:
8 mm, Links, oder Rechtsgewinde, 120 mm-er Drillkegel nur mit Linksgewinde verfügbar.
Befestigung:
D=40 mm-er Bohrloch mit 60 mm Tiefe, an der Seite 2 Stk D=10 mm Durchgänger Bohrungen.
Durch diese Bohrlöcher ist es am einfachsten mit Stifte zu fixieren. Ich lese weiter!
