Käuferfotos Blattführungwechsel an Scheppach BASA1

Wir haben einige Fotos und schriftliches bekommen:

„die Bandführungen sind hervorragend!

Die Ausführung – Super!, das verwendete Material – Super!, die Funktion – Super!

Im Anhang erhalten Sie einige Fotos der Führungen verbaut an einer Scheppach Basa 1 Säge. Die ursprünglichen Führungen bestanden aus gehärteten Pilzen in Messingbuchsen – kaum einstellbar, keine gerade Schnitte – schlicht totaler Mist.

Die 10er Bohrung konnte ich leider bei beiden Führungen nicht benutzen – das hat so überhaupt nicht mit der vorherigen Befestigung der Führung zusammen gepasst. Stattdessen wurde die obere Führung rückseitig mit zwei M5 Gewinden an einem ebenfalls neu angefertigten Aluwinkel befestig. Die untere Führung wurde seitlich mit einer M6 Schraube, und zusätzlich mit einer Auflage darunter (Sicherung gegen Verdrehen der Führung) befestigt.“

Wir bedanken uns an Herr Engelbrecht!

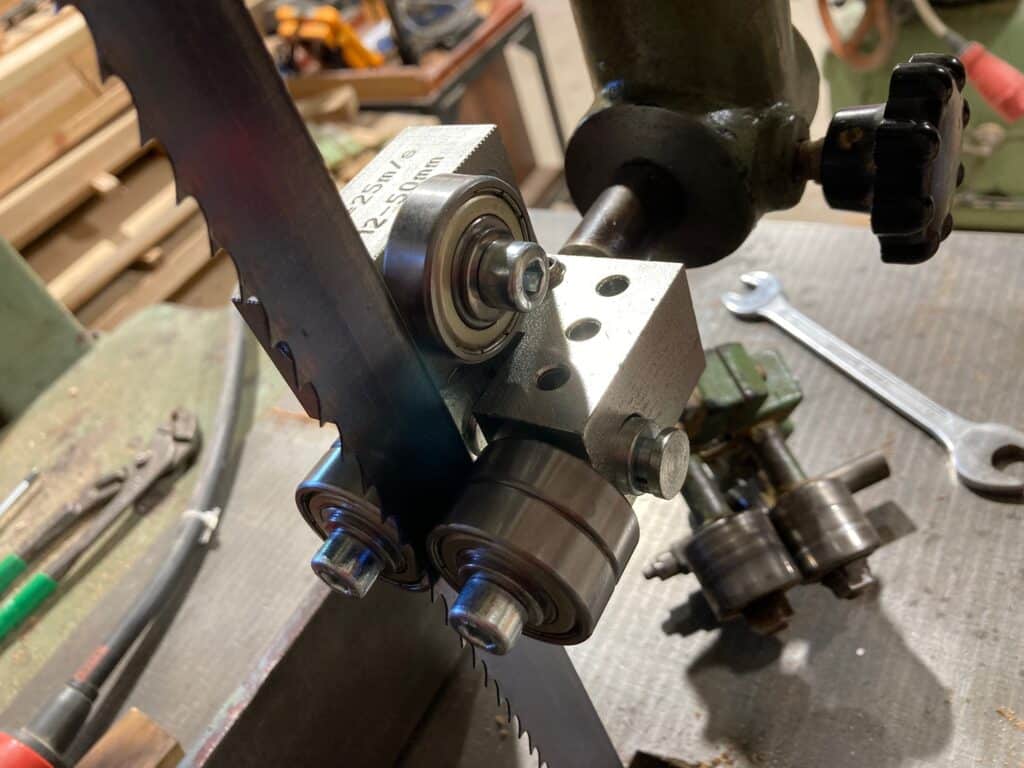

Käuferfotos – Sägeblattführung

Als Modern sich mit „Alte“ trifft… vol 2.

Unsere grössten Blattführungen auf eine über 100 Jahre alte Sägemaschine!
Danke an Herr Hänsch!

„Hallo Herr Hoffmann,
habe heute ihre Sägebandführung in meine alte Bandsäge Baujahr vor 1900 eingebaut bin sehr zufrieden damit. Sende ihnen mal paar Bilder vom Einbau.“

Bandsäge Sägeblattführung

Profi Bandsäge Blattführung mit Kugellager für Qualitätsarbeiten!

Eigene Herstellung aus Stahl, die Sägebandführungen sind voll verzinkt.
Jedes Stück kann man leicht in links oder Rechtsstellung umbauen.
Die Bandsäge Blattführung kann man für obene oder untene Führung auch benutzen. Die Kugellager sind auch Qualitätsteile, nicht made in China!

Bandsäge Blattführung

Drei Größen (von Links nach Rechts):

1. Typ 6x6x6
Einbaugröße (L B T): 85 x 75 x 78 mm
Kugellager: 6202 2 RS, Durchmesser: 35 mm
Befestigung: d=16 mm Bohrloch, hinten in der Mitte
Sägeband: 12-50 mm
Für große Maschinen ab 500 mm Raddurchmesser

2. Typ 5x5x5
Einbaugröße (L B T):65 x 60 x 58 mm
Kugellager: 6001 2RS, Durchmesser: 28 mm
Befestigung: d=12 mm Bohrloch, hinten in der Mitte
Sägeband: 6-35 mm
Für mittelgroße Maschinen

3. Typ 4x4x4
Einbaugröße (L B T): 47 x 45 x 48 mm
Kugellager: 608 2RS, Durchmesser: 22 mm (Typ: 608)
Befestigung: d=10 mm Bohrloch, hinten in der Mitte
Sägeband: 6-20 mm
Für kleine Maschinen

Alle Kugellager sind stufenlos durch eine Schraube verstellbar.

Preis: 37 Eur/Stk. + 16 Eur Lieferkosten (Zusatz jeweils + 2 Eur), für alle EU Länder.

Sie benutzen auch unsere Blattführungen. Darauf sind wir sehr stolz!
Thomas Schüler Musikinstrumente Deutschland
Guilden Guitars Gitaren Norvegen
Jan Schütt restaurierer Deutschland-Dresden
Jaczek Sliva Guitars Gitaren Poland
Zucali Guitars – Österreich
Schreiner-Hack Deutschland
Pokerhirsch Pokertische – Österreich
Christiane Schadeberg Holzblasinstrumente – Deutschland
Schloff Guitars & Basses Deutschland-Kiel
Rückert Treppen GmbH. – Deutschland
Herold Sägewerk – Deutschland
Moscher Systembox – Deutschland

BESTELLUNGSFORMULAR

  1. (Notwendig)
  2. (Notwendig)
  3. (Notwendig)
  4. (Notwendig)
  5. (Notwendig)
  6. (gültige E-Mail-Adresse notwendig)
  7. (Notwendig)
  8. BESTELLUNG
  9. Alle Blattführungen kosten 37 Eur/Stk
  10. Kugellager als Ersatz zu bestellen ist nur option, die Blattführungen sind mit Kugellager ausgestattet. Bestellte Ersatzteile beeinflussen die Lieferkosten nicht!
  11. Die Kugellager kosten 2 Eur/Stk.
  12. Lieferkosten mit GLS
  13. Lieferung nur nach EU Länder!
  14. Lieferung erfolgt nur nach Vorkasse. Keine Nachnahme möglich.
  15. BEZAHLUNG
  16. Achtung! Falls Sie mit Banküberweisung bezahlen möchten, bitte den Beitrag unbedingt lesen: http://drillkegel.eu/bankkosten-erhoeht-wichtige-infos-fuer-kunden-mit-bankueberweisung/


Die Bezahlung ist nicht automatisch. Wir werden die Zahlungsdaten (Kontonummer oder Paypal Adresse) per E-mail schicken!

Bandsäge Blattführung für Bogenschnitte

Diese Sägeblattführungen empfehlen wir für Benutzer, die sehr pünktliche, komplizierte Bogenschnitte machen möchten.

Es sind 5 Aufnahmeawrianten, wir hoffen, dass jeder für sich die Passende findet!
Die Rolle ist innen mit Kugellager für den besten Lauf, in der mitte mit Nut für prezise Blattführung.
Rollendurchmesser: 30 mm
Halter ist aus 4 mm dicker, lasergeschnittener, galvenisierter Stahl.

A B C D E F
26 mm 15 mm 35 mm 34 mm 34 mm 25 mm



A B C
50 mm 6 mm 40 mm



A B C D E F G
72 mm 6 mm 58 mm 27 mm 33 mm 30 mm 25 mm



A B C D
100 mm 20 mm 6 mm 66 mm



A B C D E F G
95 mm 22 mm 6 mm 61 mm 70 mm 30 mm 25 mm



Preis pro Stück: 25 Eur + 15 Eur Lieferkosten (Zusatz Lieferkosten 2 Eur/weitere Stücke)
Lieferung mit GLS, nur nach EU Länder!
Bezahlung: Vorkasse mit Paypal oder Banküberweisung.

Achtung! Falls Sie mit Banküberweisung bezahlen möchten, bitte den Beitrag unbedingt lesen: http://drillkegel.eu/bankkosten-erhoeht-wichtige-infos-fuer-kunden-mit-bankueberweisung/
